亚洲国产小视频在线观看I99精品欧美一区二区三区I色插综合I久草在线观看视频免费I日韩毛片在线播放I国产精品爽爽爽

剛玉磚氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。剛玉磚的主要材質有：棕剛玉、白剛玉、高鋁剛玉、鋯剛玉、鉻剛玉、單晶剛玉、微晶剛玉等數種。剛玉磚理化指標榮盛耐材為您介紹

　　高的荷重軟化開始溫度(大于1700℃)。很高的常溫耐壓強度(可達340MPa)。熱震穩定性與其組織結構有關,致密制品的耐侵蝕性能良好,但熱震穩定性較差。很好的化學穩定性,對酸性或堿性渣、金屬以及玻璃液等均有較強的抵抗能力。





　　剛玉磚分為燒結剛玉磚和電熔剛玉磚兩種。可分別用燒結氧化鋁和電熔剛玉作原料或Al2O3/SiO2比高的礬土熟料與燒結氧化鋁配合,采用燒結法制成。也可用磷酸或其他黏結劑制成不燒剛玉磚。主要用于煉鐵高爐和高爐熱風爐、煉鋼爐外精煉爐、滑動水器、玻璃熔窯以及石油化工工業爐等。

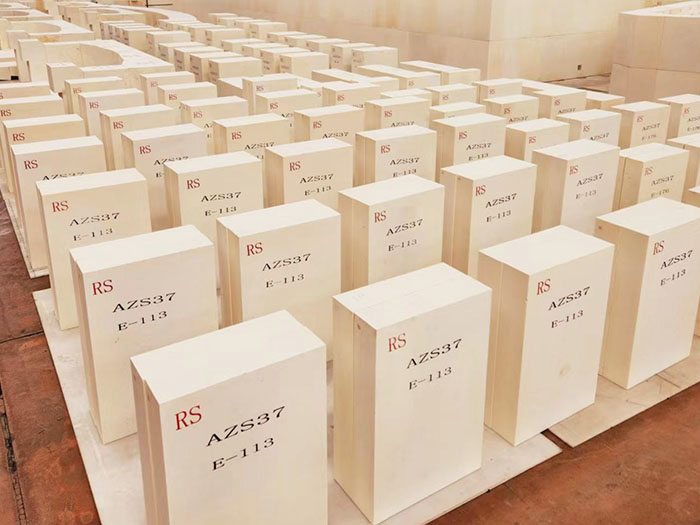

　　榮盛耐材為您介紹剛玉磚較為常見的品種，鋯剛玉磚，是以氧化鋁，氧化鋯為原料在電弧爐中經2000℃以上高溫冶煉而成。質地堅韌，結構致密，強度高。鋯剛玉主要礦物相是a-氧化鋁和氧化鋁-氧化鋯形成的共晶體。氧化鋁的熔點為2050℃，氧化鋯的熔點為2690℃。在氧化鋁含量42.6%，溫度為1710℃時是氧化鋁和氧化鋯共晶點。在組成確定后，當溫度在相應組成液相線以上時，改變其溫度不會導致新相的出現。

　　當溫度降到相應組分液相線上時，晶相開始析出，液相組成沿著液相線向共熔點方向變化。當溫度達到共熔點時，按共熔點組成中的比例同時析出晶相氧化鋁和氧化鋯共熔相。當鋯剛玉熔體冷卻時，就開始產生晶體。晶體尺寸一般通過控制晶體成長速度，即采取急冷(過冷)的方法來實現。為確保鋯剛玉的質量，除合理選擇冶參數及工藝，冷卻工藝及加工工藝外，選擇合適的添加劑，降低鋯剛玉磚中氧化硅含量，使氧化鋁和氧化鋯共晶且結構均勻等亦是鋯剛玉磚生產的關鍵。

　　鄭州榮盛耐材有限公司生產銷售耐火材料多年，如果您對剛玉磚有需求，或是對剛玉磚理化指標有疑問，歡迎致電榮盛耐材有限公司，我公司產品種類豐富，可為您提供一站式服務體驗，榮盛耐材，您身邊的耐火材料專家。
